L9965X系列全新一代电池管理系统让高压BMS方案更具竞争力

2026/10/21

浏览量:32


随着新能源汽车高压平台演进及储能系统容量激增,电池管理系统(BMS)正面临前所未有的技术挑战。热失控风险、高精度测量需求以及复杂通信架构的可靠性,成为制约行业发展的关键瓶颈。

在此背景下,意法半导体(ST)推出的L9965系列车规级电池管理系统芯片组,凭借ASIL-D功能安全等级认证及全栈软硬件协同优化为动力电池及储能系统提供了“测得准、保安全、扛得住”的核心解决方案。



通过整合先进工艺资源,意法半导体推出了L9965系列BMS产品组合,兼容支持800V&400V汽车系统及工业储能各领域客户需求。



• L9965A:支持多达18串模拟前端采样芯片

• L9965T:支持兼容菊花链回环拓扑的桥接通讯芯片

• L9965C:电池包监控芯片(电流采样,高压、绝缘检测芯片)

• L9965P:主动保险丝驱动器,支持系统最高ASIL-D等级



配合以意法半导体汽车级MCU,电源管理芯片及高低边驱动开关等组成系统方案,可提供稳定可靠的通讯功能及电池状态检测功能,助力客户实现灵活高效的BMS系统方案。

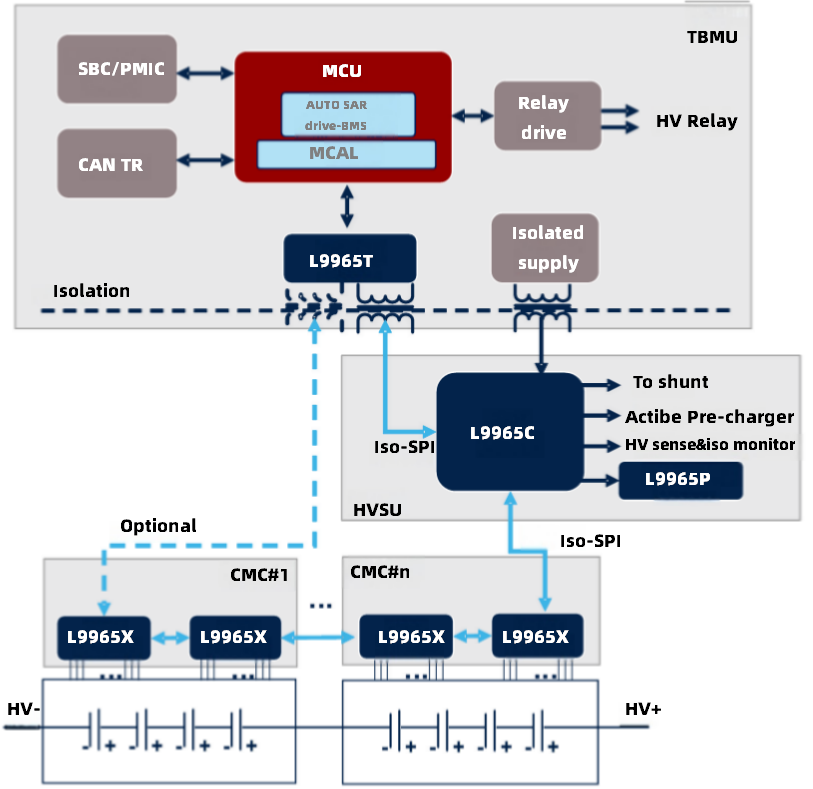

图1.BMS典型应用框图



L9965A参数特点

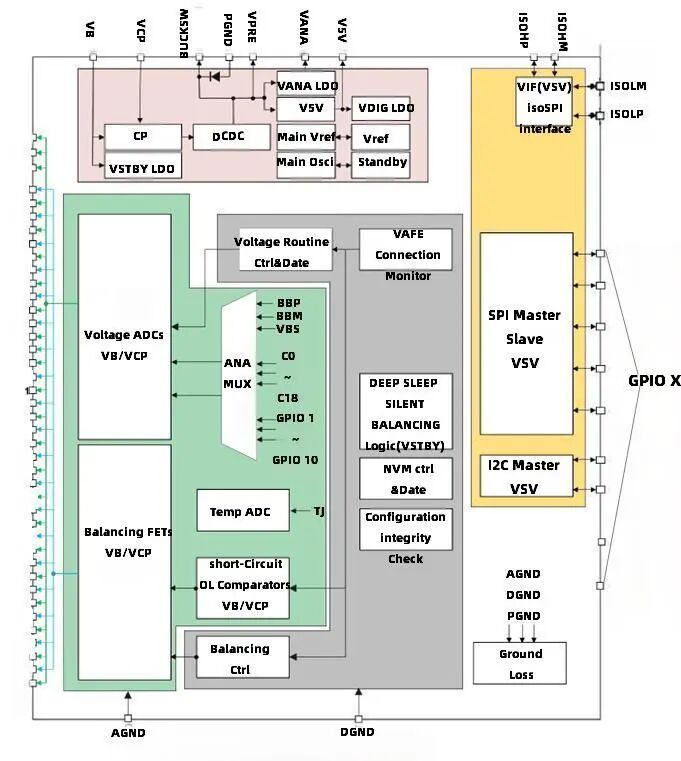

图2.L9965A芯片框图

  1. AEC-Q100车规认证

  2. 支持多达18串电芯电压监控采样

  3. 每通道内置独立ADC进行采样

  4. 内置降压转换器,通常模式下更新速率为10ms时功耗小于250mW

  5. 支持-1V~5.5V电芯输入进行同步转换

  6. 全生命周期精度可达1.4mV(包含老化焊接因素)

  7. 4Mbps菊花链通讯速率

  8. 14片级联时转化并传输数据时长小于3ms

  9. 芯片耐压高达±110V

  10. 具有电池单元过压/欠压监测、均衡欠压、断线诊断等保护功能

  11. 支持被动均衡,单通道均衡电流可达400mA

  12. 充足的GPIO资源用于NTC采样,兼容I2C接口

  13. 符合ISO26262开发流程,支持功能安全等级ASIL-D



L9965C参数特点

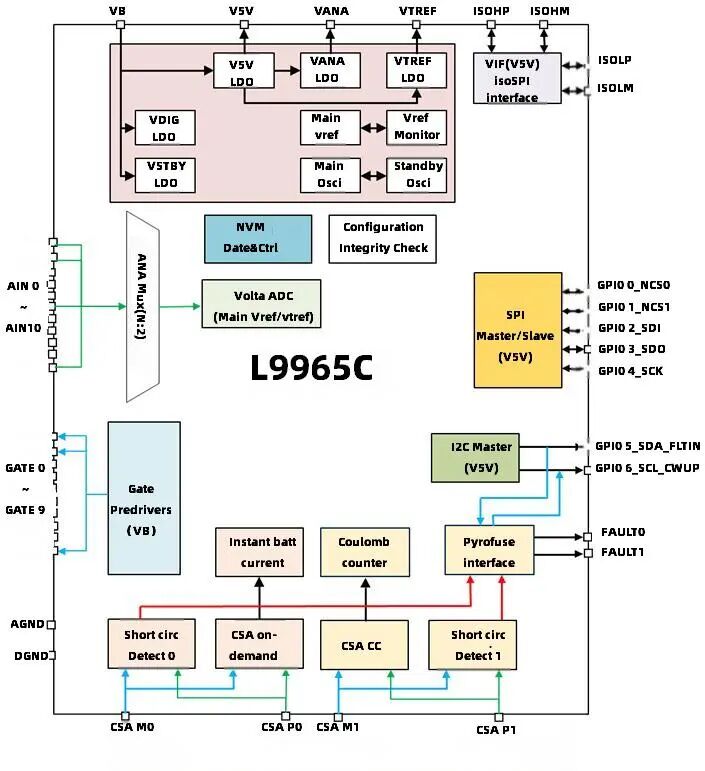

图3.L9965C芯片框图

  1. AEC-Q100车规认证

  2. 内置2路独立的18位ADC用于电流采样

    1)输入ADC电压范围:±125mV

    2)ADC增益误差在环温125℃以内±0.1%

    3)片上库仑计数器

  3. 全面的诊断功能

    1)冗余可配的过流/短路检测路径

    2)两路可配的硬线故障输出,可用于主动保险丝点爆

  4. 支持高速隔离SPI通讯

    与L9965x产品系列充分兼容同步使用

  5. 接口资源及其它功能

    1)11路模拟输入接口,可用于电压测量及温度采样等功能

    2)10路栅极预驱接口,用于驱动外部MOSFET

    3)接口资源支持直流母线预充系统方案

  6. 符合ISO26262开发流程,支持功能安全等级ASIL-D

  7. L9965C通过CSA0和CSA1两路接口外接的shunt电阻,监控瞬时电流,同时还有独立的短路检测路径,可实现快速保护功能,并可通过FAULT0和FAULT1 pin输出,继续驱动如L9965P等主动保险丝驱动器实现点爆功能。

  8. 芯片可工作在与低压电源隔离的12V供电系统下,内部自带电源转换电路以满足自身的供电需求。

  9. 芯片有内置NVM模块,可存储部分寄存器信息,便于软件开发工作高效进行。



L9965T参数特点

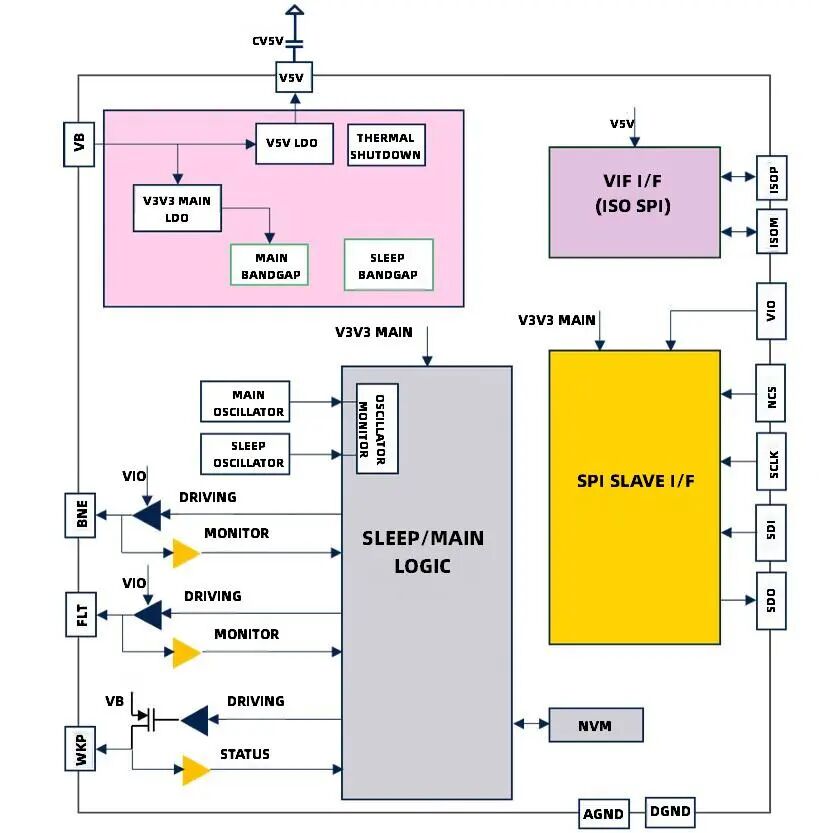

图4.L9965T芯片框图

  1. 双向SPI↔隔离SPI(2线VIF,最高4Mbps)

  2. 同封装里可兼容dual-ring(双回环)或单链

  3. 支持故障唤醒和周期性唤醒

  4. 兼容3.3V/5V

  5. 支持XFMR和电容隔离两种模式

  6. 支持10MHz SPI

  7. 低待机电流

  8. 支持单通道和双通道版本



L9965P参数特点

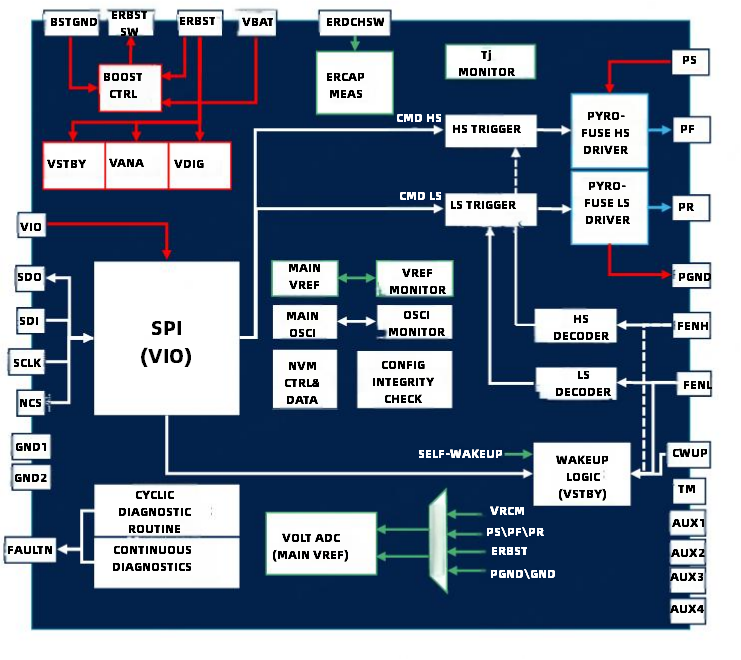

图5.L9965P芯片框图

  1. AEC-Q100车规级产品

  2. 深度睡眠模式(极低功耗<10uA)

  3. 支持三种唤醒模式(CWUP引脚唤醒、FENH/FENL硬件输入唤醒、SPI指令唤醒)

  4. 内部集成Boost升压模块用于外部储能电容充电,升压值可配,同时有助减小储能电容容量需求,从而优化系统成本

  5. 硬件信号FENL、FENH兼容PWM模式(频率16kHz和125kHz可配)及高/低电平模式;独立的软硬件点爆策略,满足系统的不同点爆需求。硬件点爆模式下电平或PWM模式可选,软件SPI点爆

  6. 支持手动/自动诊断方式,确保点爆功能的正确实施,其中自动诊断可在无MCU时自主进行,实现不同故障的检测和判断

  7. 最低工作电压支持6V

  8. 可选的点爆配置——电流及持续时间,与LV-16和USCAR-28认证的Pyro-Fuse相兼容

  9. 内置NVM模块存储,支持诊断/点爆等信息存储,可实现无MCU运行

  10. 可选的多次自动点爆重试功能(Auto-retry),提高点爆的安全冗余

  11. 兼容配套L9965C等智能接线盒(BJB)高压采集芯片

  12. 符合ISO26262开发流程,功能安全等级支持ASIL-D

  13. TQFP32和QFN32两种封装,符合优化面积的小型化设计




意法半导体拥有丰富的BMS系列产品,其功能包含有如:模拟前端采样芯片,高压采集智能接线盒芯片、通讯桥接芯片、以及主动保险丝驱动熔断器芯片,它们全面覆盖汽车级、工业级、不同电压等级的高低压应用。

未来,意法半导体将进一步加强BMS领域的投入,致力于更加多样化的产品路线拓展,如多串数模拟前端采样芯片并集成电化学阻抗图谱检测功能、48V锂电应用等。

ST为L9965系列产品提供配套的评估支持包,现已可获取:

  1. 产品数据手册(包含典型的应用设计参考,外围整体器件BOM推荐),包含不同使用场景下的应用笔记等

  2. Demo测试板和相应GUI程序

  3. 底层驱动/基于AutoSAR架构参考代码(根据具体客户需求)

  4. Safety Manual/FMEDA安全手册等功能安全相关文档(已和ST签署有效NDA的客户可按需提供)

  5. 器件级、系统级测试报告,功耗评估等

您可以联系利尔达,获取有关产品定价和样品情况,及相关系统方案的更多信息支持。

更多关于ST产品及方案的需求,欢迎联系利尔达。
