自AM36系列产品推出以来，利尔达已陆续完成AM36模组(全球首款基于Semtech第四代LoRa®芯片LR2021+乐鑫ESP32-S3的三模融合模组)、AM36Pico开发板和AM36多媒体开发套件的完整迭代发布，层层降低开发者IoT产品落地门槛。

AM36 模组

AM36 Pico 开发板

AM36 多媒体开发套件

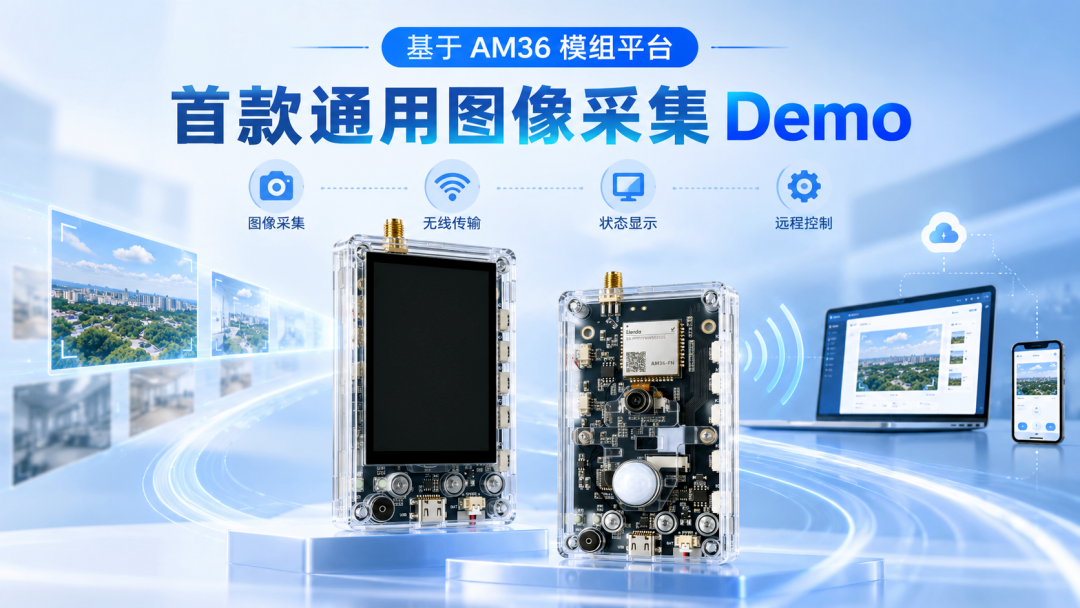

今天，我们正式上线基于AM36平台的首款通用图像采集开源Demo，补齐AM36生态最后一环：从硬件选型、开发调试到可直接运行的成品应用示例，为客户提供全流程、可复用、可量产参考的完整开发体系。

本Demo为纯开源技术参考示例，全套软硬件资料对外开放，助力客户快速完成产品原型验证与二次开发。

从拍照到回传，跑通图像采集与远程管控

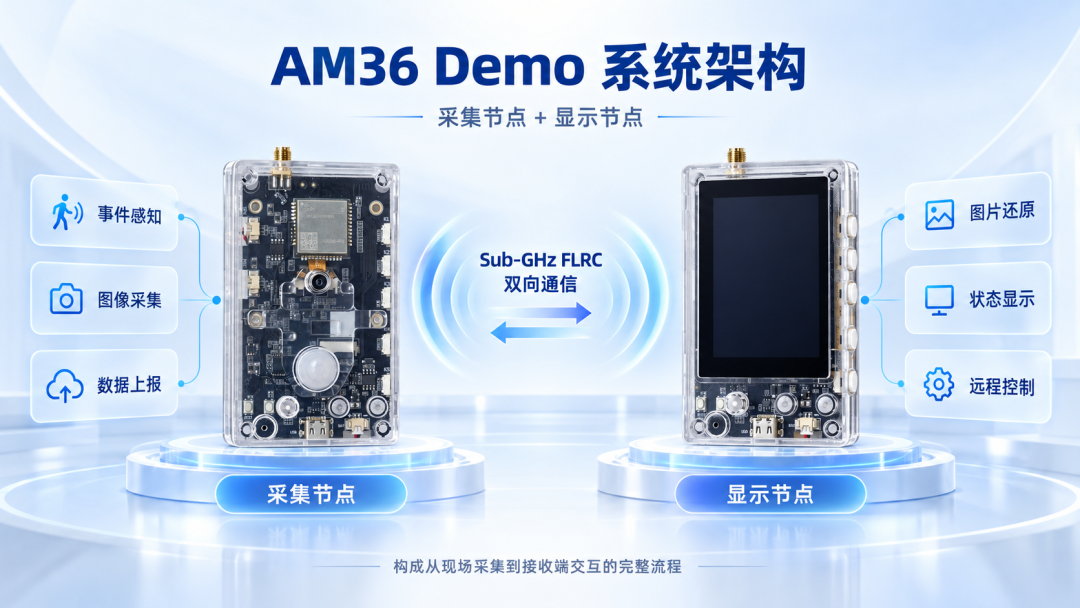

本次Demo采用“采集节点+显示节点”的分布式架构。采集节点部署于现场前端，负责事件感知、图像采集与数据上报；显示节点负责接收数据、还原图片、显示设备状态，并支持远程控制。

两端通过Sub-GHz FLRC无线链路进行双向通信，物理层速率最高可达2.6Mbps。在空旷、通信条件良好的环境下，传输距离可达600米以上，为远距离图像回传与设备交互提供无线连接支持。

在图像处理方面，Demo通过JPEG压缩与解码，从图像压缩、无线传输到接收端解码并通过LCD显示，整个过程耗时约300毫秒。

同时，Demo兼顾设备功耗与唤醒响应。开启低功耗模式后，LR2021周期性执行CAD（信道活动检测），平均电流约30μA并可在1秒内被唤醒；正常工作时，接收（RX）电流约7mA，发射（TX）电流约133mA。

围绕这一架构，Demo还集成了多种拍照触发、图像传输与远程控制功能，便于开发者了解具体实现方式，并开展相关功能验证。

灵活触发，适配不同采集需求

Demo支持定时自动拍照、人体红外感应触发拍照和远程手动拍照三种方式。

开发者既可以设置定时任务，按预设时间间隔采集图片，也可以通过人体红外传感器检测触发事件，或由显示端下发指令主动拍照。

三种触发方式可分别用于验证周期性图像采集、事件触发采集及按需远程拍照等功能。

分包传输，支持图片接收与还原

与常规传感器数据相比，图片的数据量更大，对无线传输与接收处理提出了不同要求。

针对图片传输需求，Demo采用分包传输机制，并支持丢包自动补传。采集端将图片数据分包发送，显示端接收后完成图片还原，并可查看接收进度与重传状态。

状态可视化，支持远程交互

显示节点配备240×320分辨率显示屏，支持通过实体按键切换页面、查看信息及执行相关操作。界面设置数据首页、传输进度、链路状态和参数控制四个页面，集中展示接收图片、拍照时间、触发方式、设备电量及编号等信息，同时可查看图片接收进度、传输速率、信号质量与重传状态，方便开发者观察设备运行和无线通信情况。

除了查看信息，显示端还可远程下发拍照、参数配置及设备控制指令；采集节点则可上报设备电量、工作状态与触发事件，实现双向交互。

此外，开发板预留了外设扩展接口，可根据项目需求开展摄像头、红外传感器、麦克风、扬声器等外设的适配与功能拓展。

面向智慧农业、野外环境监测、无人值守设备巡检等应用场景，开发者可基于该Demo开展远程图像采集、无线回传及设备管理等功能验证。
